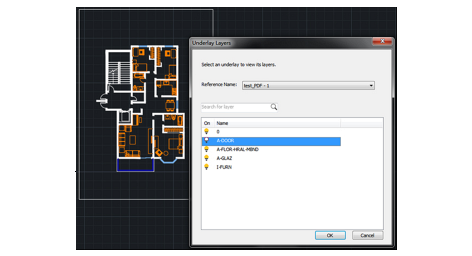

Tutti i tuoi PDF Underlays possono essere gestiti facilmente nel Manager. Puoi controllare i loro dati, trovare le loro posizione, aprirli direttamente uno nel Lettore PDF, staccarli per rendere il disegno più leggero, ecc.
Varie proprietà e dati di un oggetto possono essere estratti e inseriti nel disegno corrente come tabella o esportati in un file .csv / .xls. Tutti i dati necessari sono riuniti in una tabella.
Sviluppato in base al codice VS di Microsoft™, il Lisp Debugger consente di controllare e eseguire il debug dei codici uno ad uno o passo dopo passo, rendendo i tuoi programmi Lisp più corretti.
Gli oggetti sovrapposti possono essere controllati e selezionati facilmente con SELECTIONCYCLING. Verranno elencati in una finestra di dialogo denominata Set di selezione per consentire all'utente di scegliere quello desiderato.

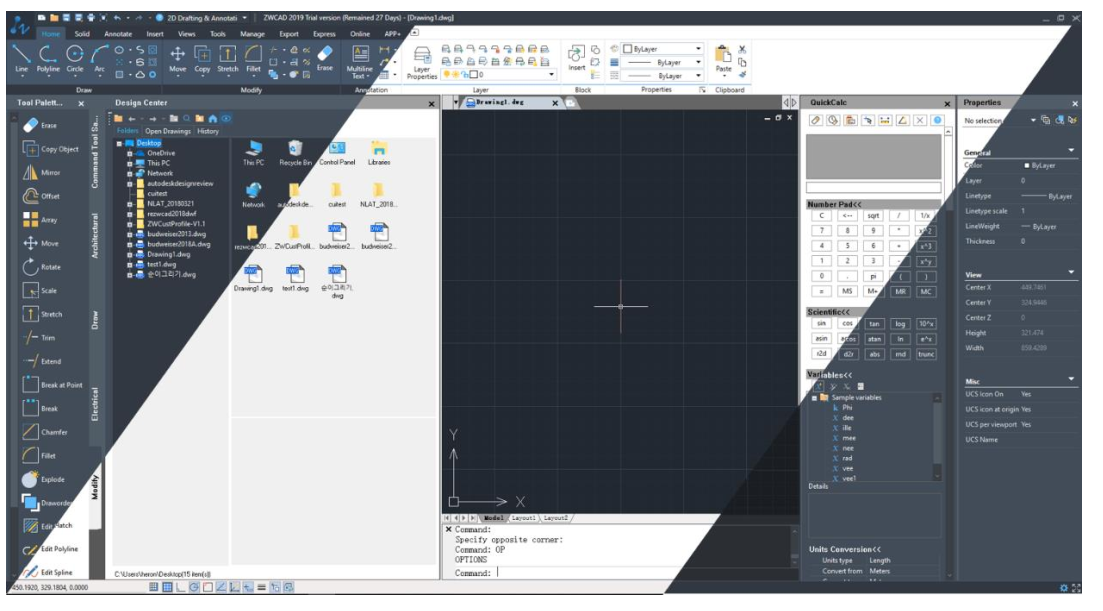

Nella versione precedente, è predefinito lo schema di colore scuro che aiuta a ridurre l'affaticamento visivo. Adesso anche quello di colore chiaro è disponibile come un'altra opzione per soddisfare diverse preferenze.
Entrambi i file PDF e DWFx possono essere allegati al disegno corrente come sottoposti e riferimenti così da poter continuare a lavorare sui progetti esistenti invece di partire da zero.

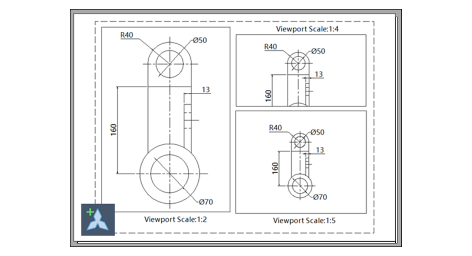

Annotazioni come dimensioni e testi possono essere impostate come Oggetti Annotativi, in modo che le loro dimensioni possono essere regolate automaticamente in base alle diverse scale di visualizzazioni nello spazio modello o nella finestra di Layout, per garantire la loro leggibilità sullo schermo e nella stampa.

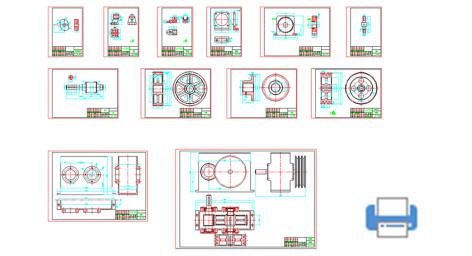

Con Smart Plot, è possibile stampare più fotogrammi in una volta dallo spazio Modello con il comando ZWPLOT. È realizzato un processo di stampare più efficiente.

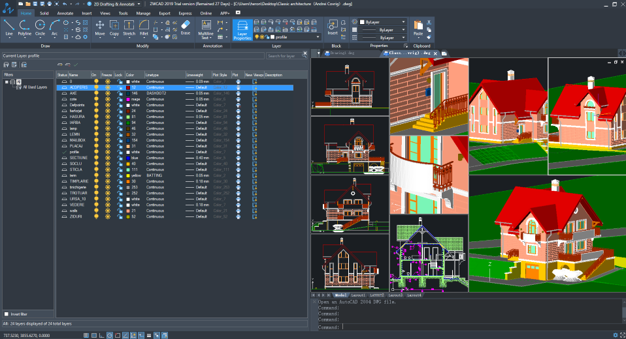

Gestione Layer è ora trasformato in un palette, indicando che è possibile operare nell'area di disegno con il Manager Layer attivo e nel quale i aggiustamenti possono essere aggiornati all'istante nell'area di disegno.

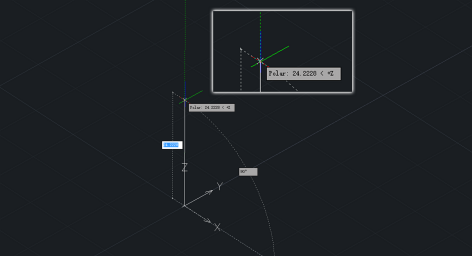

Adesso è disponibile il tracking polare sull'asse Z in progettazione 3D. Si può disegnare linee parallele all’Asse Z senza altre linee di costruzione e senza passare a diverse viste.
Lo sfondo predefinito di tela è stato reso più scuro mentre la barra multifunzione e il menu diventano più chiari, rendendo l'intera interfaccia più visiva e aiutandoti a distinguere più facilmente le diverse aree.

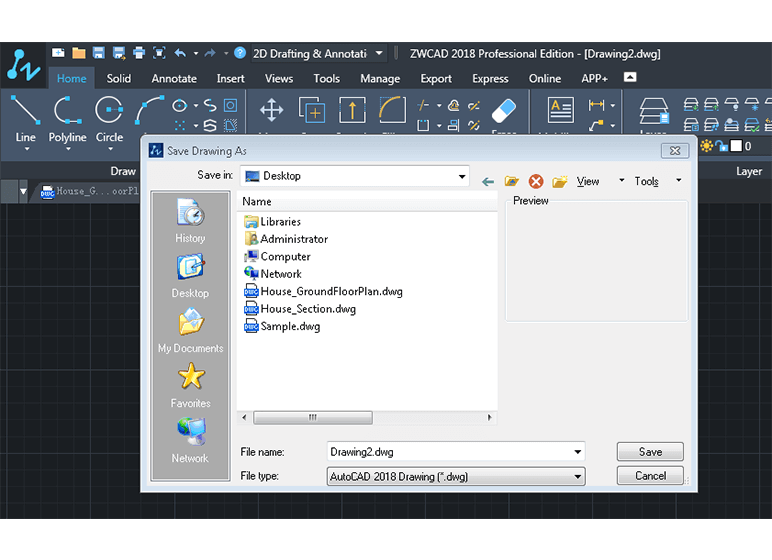

È possibile creare, aprire e salvare qualsiasi disegno in questo formato, realizzando la compatibilità perfetta con le versioni diversi del file .dwg. La condivisione e il co-working diventano più facile.

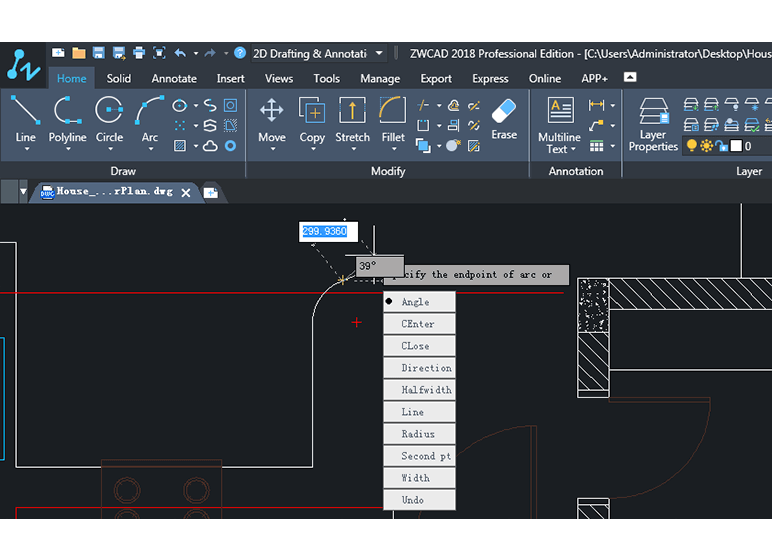

Offre i tooltip del comando che mostrano dinamicamente informazioni aggiornate accanto al cursore. È possibile specificare opzioni e i valori nella casella del tooltip durante l'elaborazione di un comando.

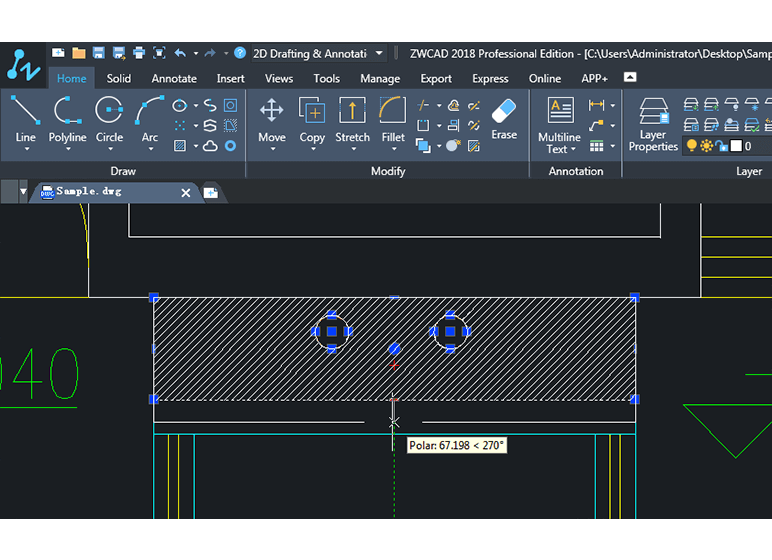

Invece di fare affidamento sui grip di contorno originali per aggiustare la forma di un oggetto tratteggiato, ora è possibile cambiarne la forma in qualsiasi momento poiché i grip di contorno sono diventati incorporati.

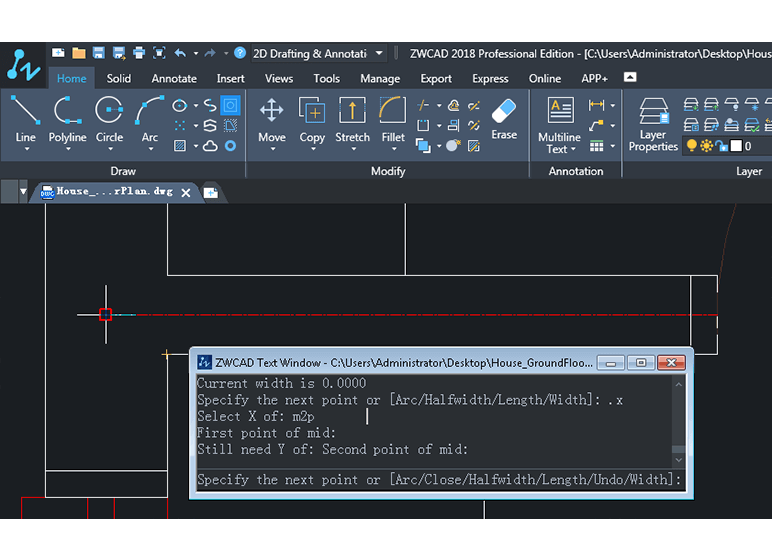

Aiuta a specificare una nuova posizione di coordinate combinando il valore X, Y, Z di diverse posizioni, semplificando il disegno poiché non sono più necessari linee di supporto aggiuntive o elementi grafici.

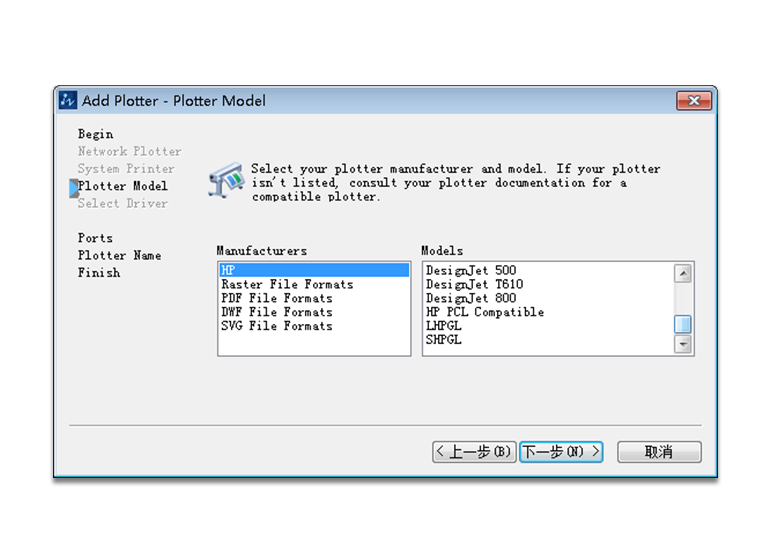

Sono disponibili Plotter SHPGL/LHPGL, ZWCAD Eps Plotter Virtuale e Plotter SVG per la stampa di file PLT, file EPS e file SVG.

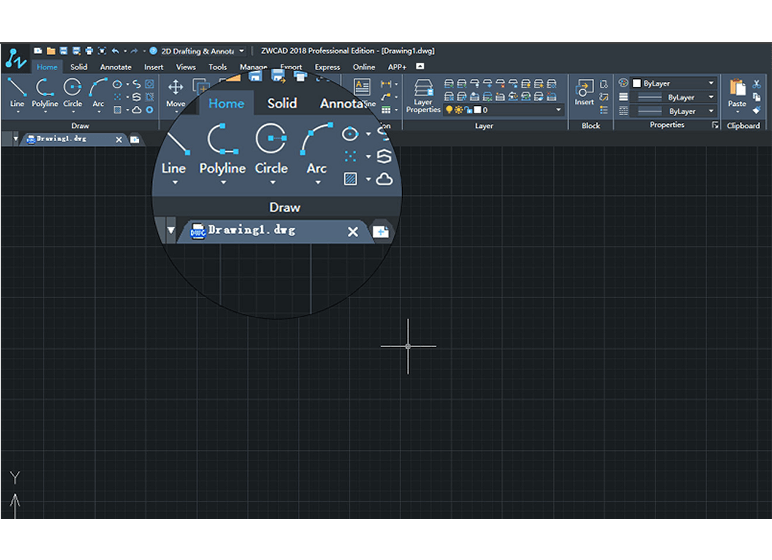

La nuova Interfaccia Utente ha una luminosità inferiore, un contrasto più elevato, anche se si guarda all'interfaccia per lungo, gli occhi si sentiranno meno affaticati. Allo stesso tempo, è più ordinata e flat. Il colore della delle barre è simile al colore di sfondo dello spazio modello, rendendolo più professionale.
Esegui il calcolo all'interno di CAD come faresti con una calcolatrice desktop.
Progetta un disegno 3D solido su un piano parallelo 2D, crea immagini di profilo 2D.
Utilizza Mvsetup per impostare un disegno per la progettazione direttamente da uno spazio modello. Oppure, su un layout denominato, è possibile inserire un blocco di titolo nel disegno e creare un insieme di visualizzazioni di layout nell'area del blocco del titolo. È possibile specificare una scala globale come rapporto tra la scala del blocco del titolo nel layout e quello che hai creato nello spazio modello.
Ripristina gli oggetti cancellati dall'ultimo comando ERASE.
Il comando Image Quality consente di controllare la qualità della visualizzazione delle immagini. L'impostazione di qualità influenza gli effetti di visualizzazione; le immagini di alta qualità richiedono più tempo per la visualizzazione. Cambiare l'impostazione aggiorna immediatamente l'immagine senza rigenerare il disegno.
Il comando atteso AIDIMFLIPARROW è ora disponibile in ZWCAD 2018. Fare clic su un nodo di dimensioni per far scorrere le frecce dentro o fuori.
Personalizzare l'interfaccia classica. Il CUI parziale è disponibile.
Lisp Compiler viene utilizzato per compilare il file .lsp in formato .zelx, il quale può essere caricato su ZWCAD. Lisp Compiler aiuta gli utenti a eseguire i programmi Lispin il modo più efficiente ed aiuta gli sviluppatori a proteggere i codici sorgenti in sicurezza.
