Todos os seus PDFs Underlays podem ser gerenciados facilmente nele. Você pode verificar suas informações, encontrar onde elas estão localizadas, abrir diretamente uma delas no leitor de PDF, separá-las para deixar o desenho mais claro, etc.
Nas versões anteriores, Escuro era o esquema de cores de padrão que ajuda a reduzir a fadiga visual. A Claro agora também está disponível como uma alternativa para satisfazer diferentes preferências.

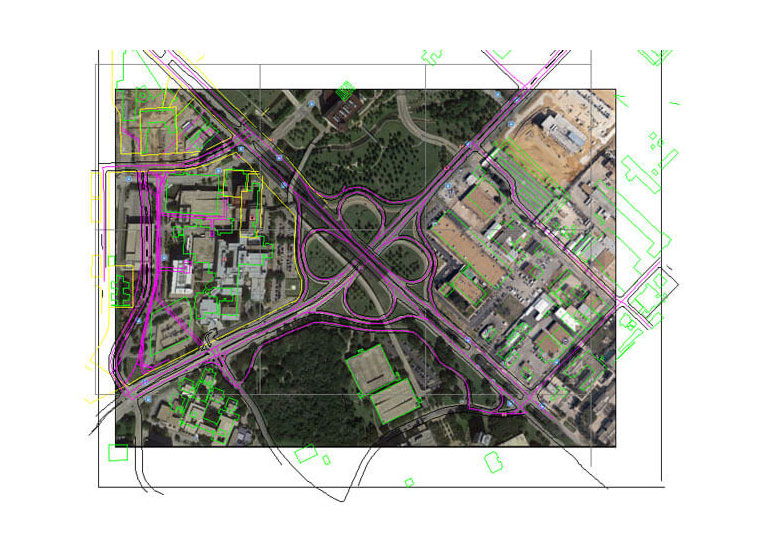

Os arquivos PDF e DWFx podem ser anexados ao desenho atual como underlays e referências, para que você possa continuar a processar em designs existentes em vez de começar do zero.
Anotações tais como dimensões e texto podem ser definidas como Objetos Anotativos, permitindo que seus tamanhos sejam ajustados automaticamente de acordo com escalas diferentes de vista no espaço do Modelo ou na viewport de Layout, para garantir sua legibilidade na tela e na plotagem.
Com o Smart Plot, vários quadros podem ser plotados de uma só vez a partir do espaço do Modelo com o comando ZWPLOT. Um processo de plotagem mais eficiente é realizado.
O Layer Manager agora se transforma em uma paleta, o que significa que você pode operar na área de desenho com o Layer Manager ativado e pode ver as atualizações instantâneas dos ajustes na área de desenho.
O rastreamento polar no eixo Z agora está disponível no design 3D. Você pode facilmente desenhar linhas paralelas ao eixo Z sem qualquer outra linha de construção ou mudar para vistas diferentes.
O fundo de lona de padrão se torna mais escuro enquanto o Ribbon e o menu ficam mais claros, tornando toda a interface mais visual e ajudando a distinguir áreas diferentes com mais facilidade.
Você pode criar, abrir e salvar qualquer desenho nesse formato, realizando compatibilidade perfeita com versões diferentes de arquivos de .dwg. Portanto, compartilhar e trabalhar em conjunto torna-se mais fácil.
As dicas de ferramentas de comando podem ser fornecidas para exibir informações atualizadas dinamicamente perto do cursor. Você pode especificar opções e valores na caixa de dica de ferramenta enquanto o comando está em andamento.
Em vez de depender das boundary grips originais para ajustar a forma de um objeto hachurado, agora você pode alterar sua forma a qualquer momento, já que as boundary grips se tornam sua parte interna.
Ele ajuda a especificar um novo local de coordenadas combinando os valores X, Y, Z de diferentes locais, simplificando o desenho, já que não são necessárias linhas ou gráficos de suporte extras.
As Plotadoras de SHPGL/LHPGL, Plotadoras de Eps Virtuais ZWCAD e Plotadoras de SVG estão agora disponíveis para desenhar arquivos PLT, arquivos EPS e arquivos SVG.

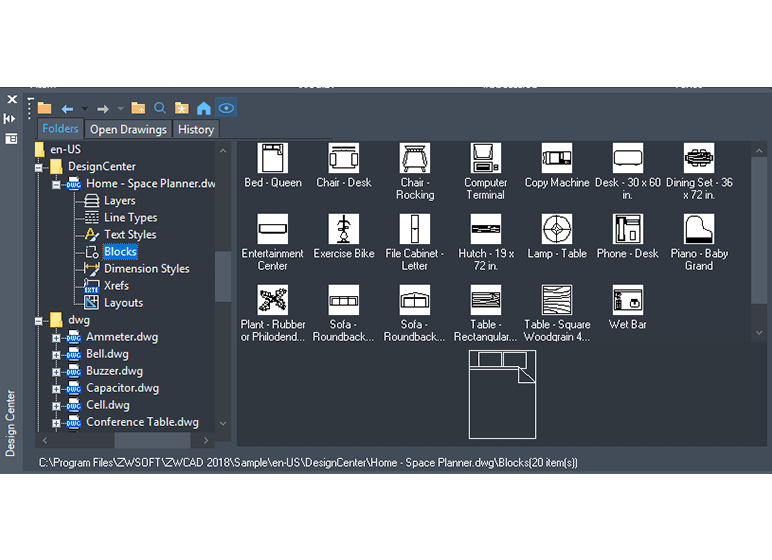

Gerencia e acessa os conteúdos do desenho, como blocos, xrefs, layers e outros no seu computador ou em uma unidade de rede.

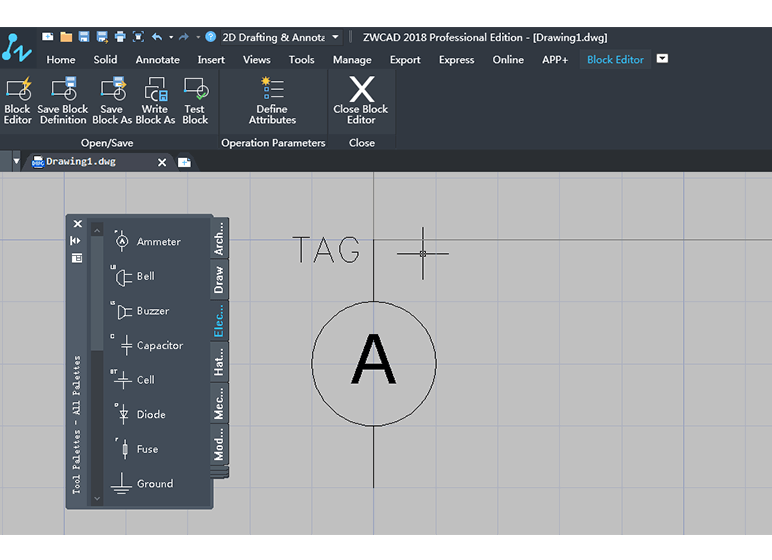

Abre uma área independente para criar e editar definições de bloco. Você pode salvar como um bloco, definir atributos e editar um bloco de escala não uniforme no Editor de Bloco.
Restaura a última alteração ou conjunto de alterações feitas nas configurações de layer. Usando o gerenciador de propriedades da layer para alterar as layers, você pode inserir facilmente LAYERP para restaurar as configurações da layer de volta.

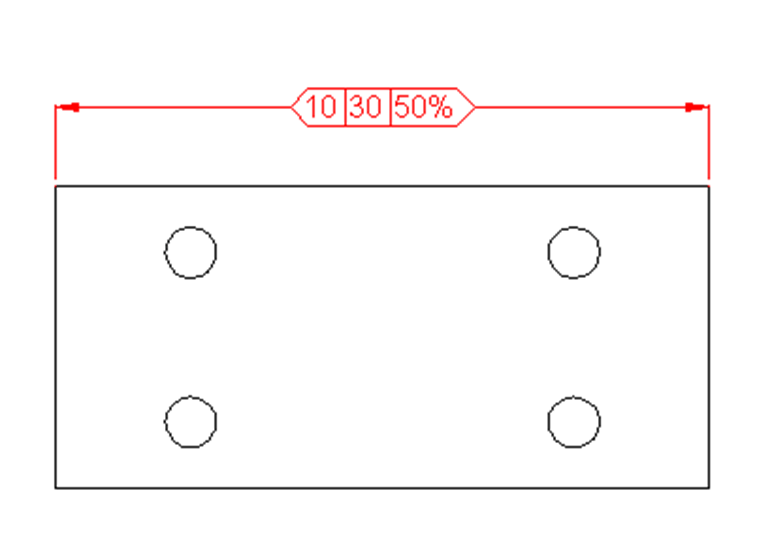

Adiciona ou remove informações de inspeção para uma dimensão selecionada, para que você saiba com que frequência as peças fabricadas devem ser verificadas para garantir que a dimensão e as tolerâncias sejam suficientemente precisas.

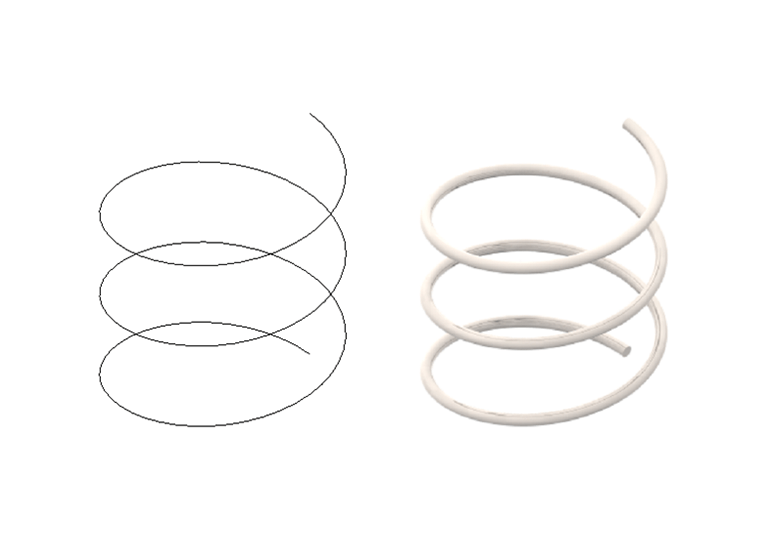

Cria uma espiral 2D ou uma mola 3D. Junto com um caminho em espiral você pode criar um modelo de mola 3D.

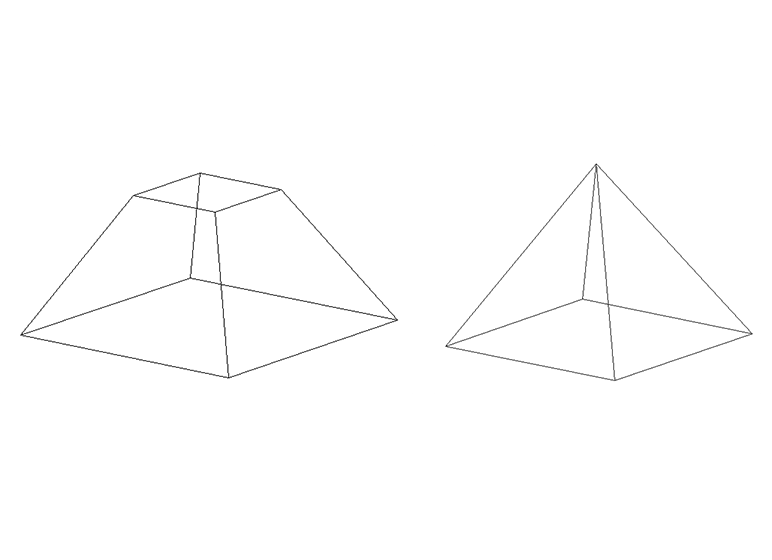

Cria uma pirâmide sólida em 3D. Você pode criar facilmente um modelo de pirâmide, especificando o ponto base central, o ponto de borda central e outro ponto para definir a altura.

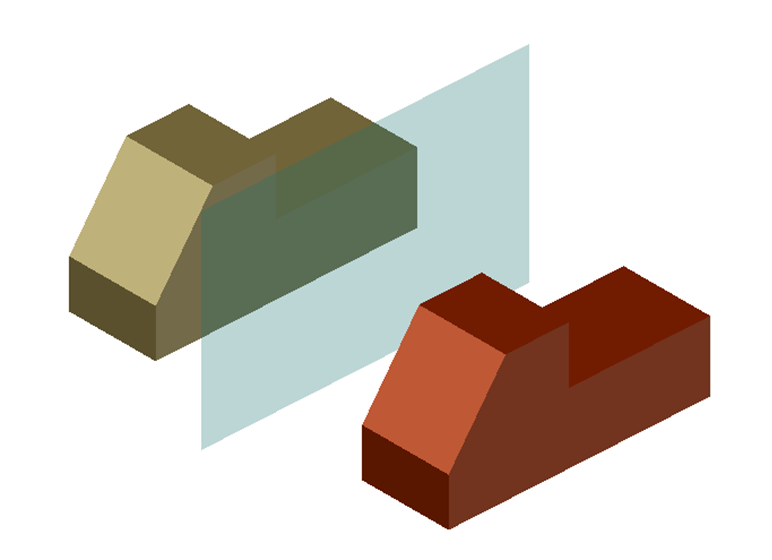

Cria uma cópia espelhada de objetos 3D selecionados em um plano de espelhamento. Você pode determinar o plano de espelhamento de várias maneiras, como Object, 3 Points, XY/YX/ZX e outros.

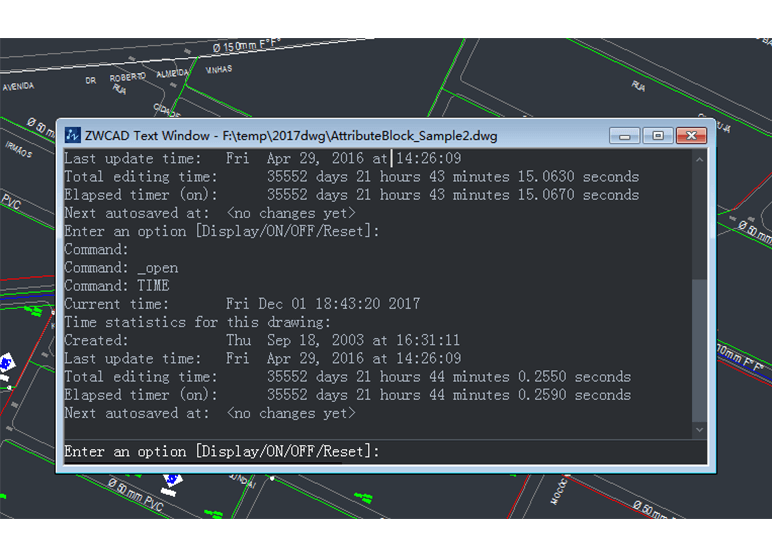

Exibe as estatísticas de data e hora de um desenho, incluindo a Hora Atual, Tempo Criado para o desenho, Tempo de Edição Total para o desenho, etc.

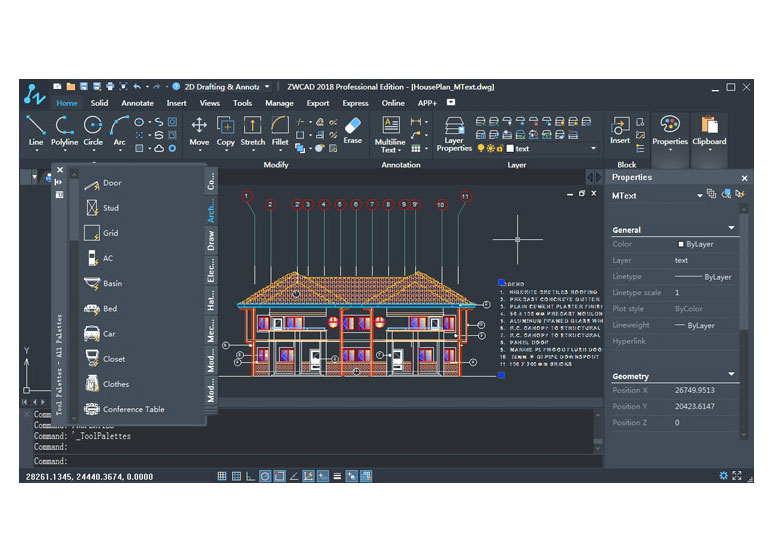

A nova UI tem brilho mais baixo, maior contraste, seus olhos se sentirão mais confortáveis, mesmo que você olhe para a interface por um longo período de tempo. Ao mesmo tempo, é mais puro e mais liso, que é o estilo de tendência da interface de software. A cor da pele está próxima da cor de fundo do espaço do modelo, o que a torna mais profissional.

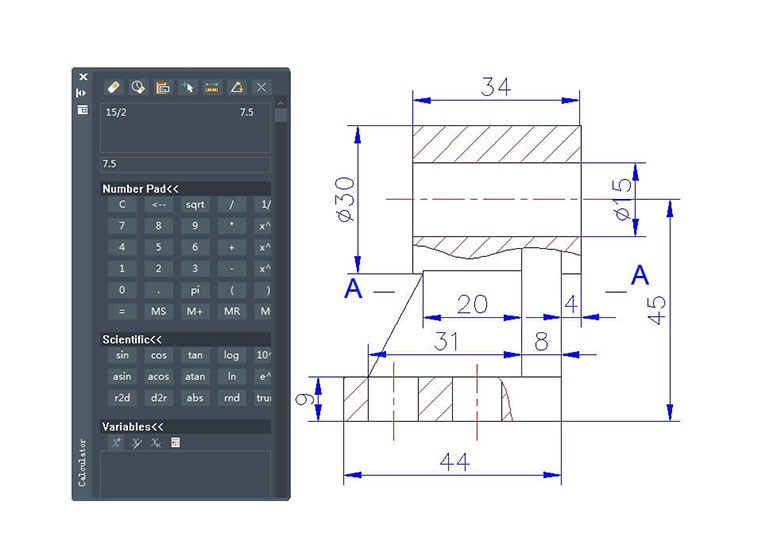

Execute o cálculo dentro do CAD, assim como você faria com uma calculadora de área de trabalho.

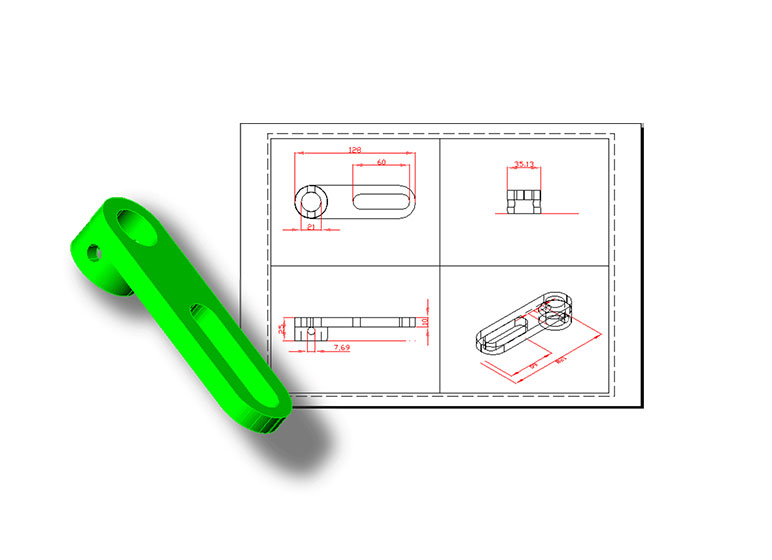

Projeto de sólidos 3D em um plano 2D paralelo, crie imagens de perfil 2D.

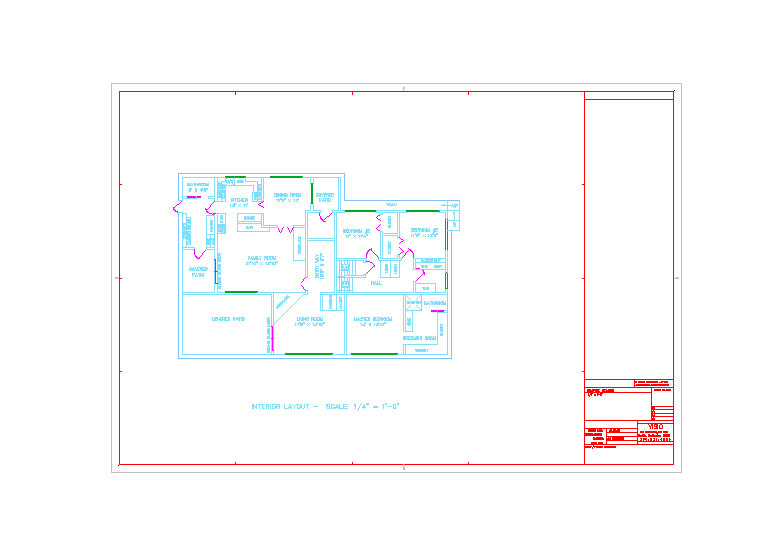

Use Mvsetup para configurar um desenho para plotar diretamente do espaço do modelo. Ou em um layout nomeado, você pode inserir um bloco de título no desenho e criar um conjunto de exibições de layout na área do bloco de título. Você pode especificar uma escala global como a relação entre a escala do bloco de título no layout e o que você criou no espaço do modelo.

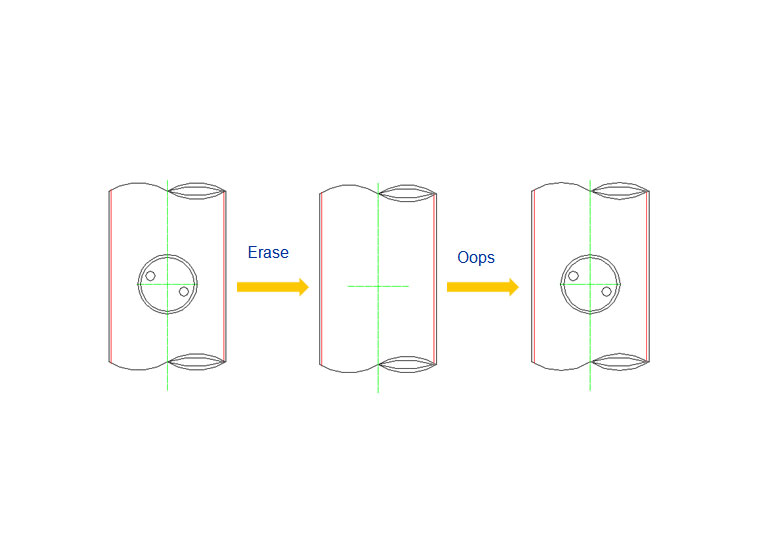

Restaura objetos apagados pelo comando ERASE mais recente.
O comando ImageQuality ajuda você a controlar a qualidade de exibição das imagens. O ajuste de qualidade afeta os efeitos de exibição; Imagens de alta qualidade levam mais tempo para exibição. Alterar a configuração atualiza a exibição imediatamente sem regenerar o desenho.

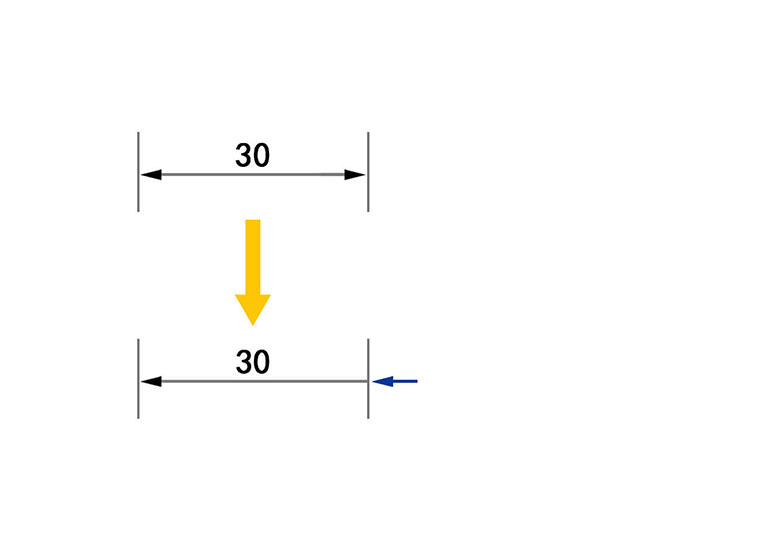

O comando esperado AIDIMFLIPARROW agora é suportado no ZWCAD 2018. Clique em um nó de dimensão para virar as pontas de seta para dentro ou para fora.

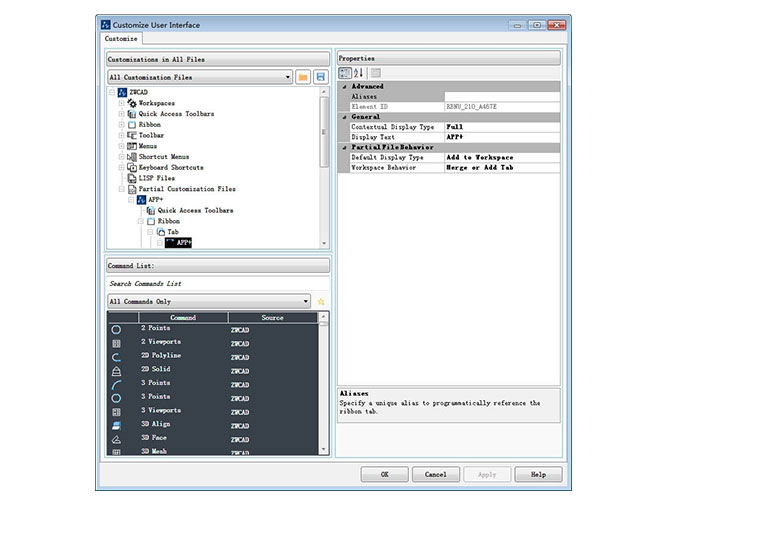

Personalize a interface clássica. CUI parcial é suportado.

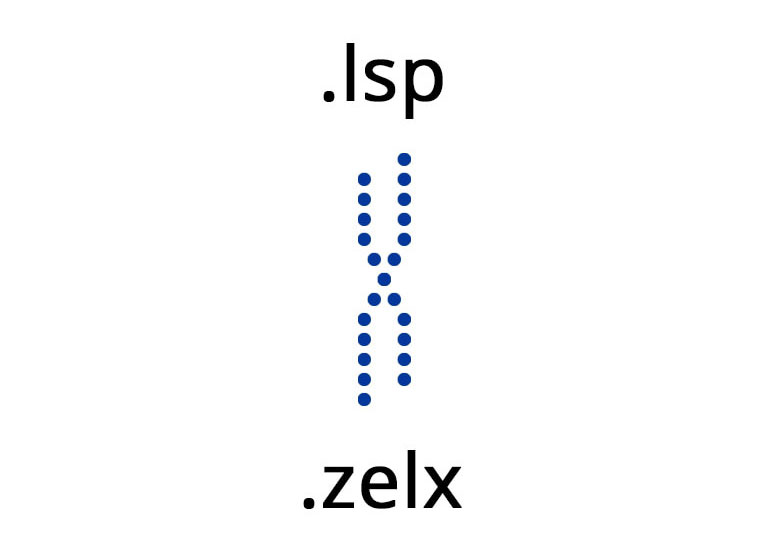

Lisp Compiler é usado para compilar o arquivo .lsp para formatos .zelx, que podem ser carregados no ZWCAD. Isso ajuda os usuários a executar programas Lisp de forma mais eficiente e os desenvolvedores para proteger os códigos-fonte em segurança.

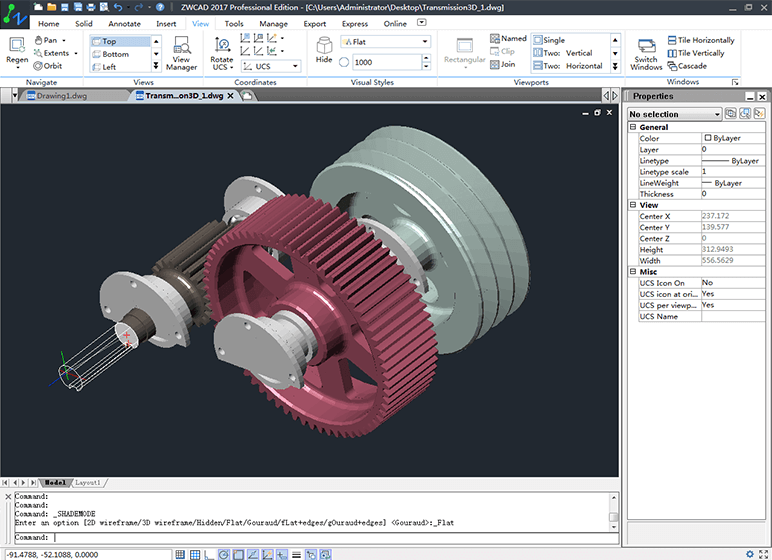

Ao usar comandos no Menu Sólido, o usuário pode visualizar o modelo 3D na área de desenho. As visualizações são dinâmicas para mostrar suas posições e tamanhos.

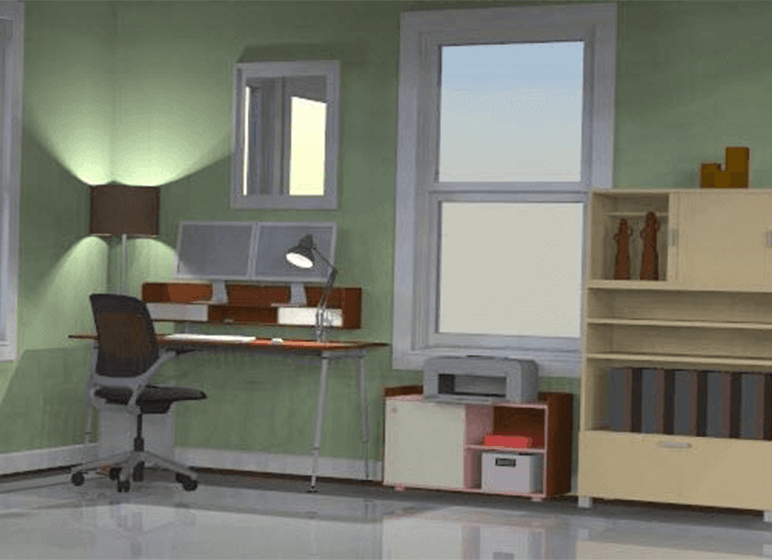

O ZWCAD agora pode criar uma renderização realista de um modelo 3D para ajudar o usuário a ter uma visão mais clara de um projeto conceitual.

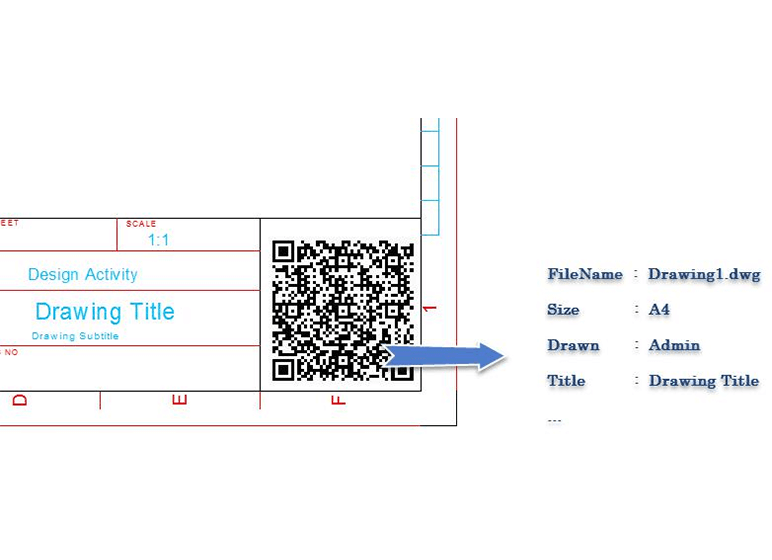

Na fase de design, para gerar códigos, incluindo informações como nome do projeto, nome do desenho, designer, auditoria, dados e etc., o usuário pode usar uma ferramenta de rastreio rica para inserir essas informações para o agrupamento de imagens de forma eficaz, apenas digitalizando os códigos.

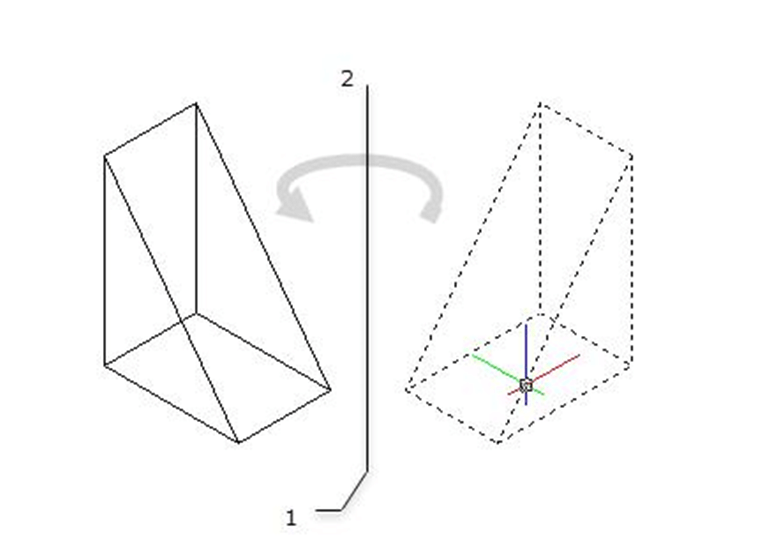

O ZWCAD agora suporta o comando ROTATE3D para especificar o eixo de rotação usando dois pontos.

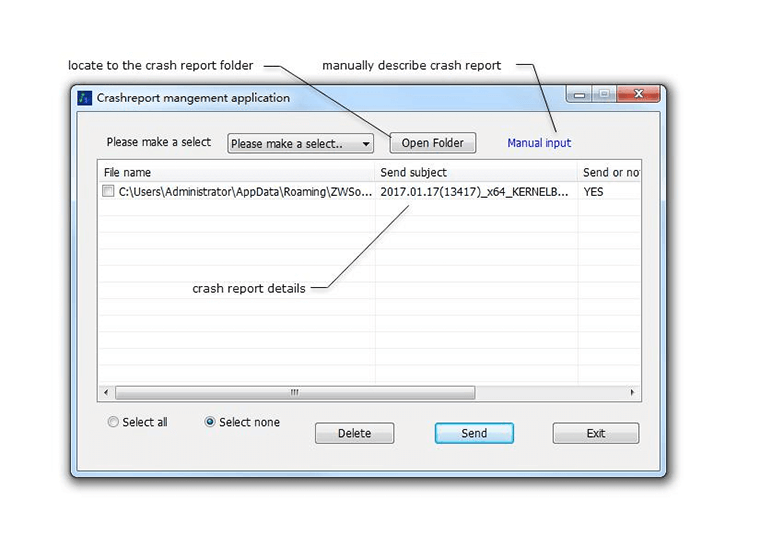

O usuário pode localizar a pasta que armazena esses relatórios, verificar os relatórios de erros que foram enviados ou não enviados, e enviar esses não desejados, de modo a ajudar a avaliar a estabilidade ao trabalhar no ambiente do usuário e melhorar a qualidade do ZWCAD.

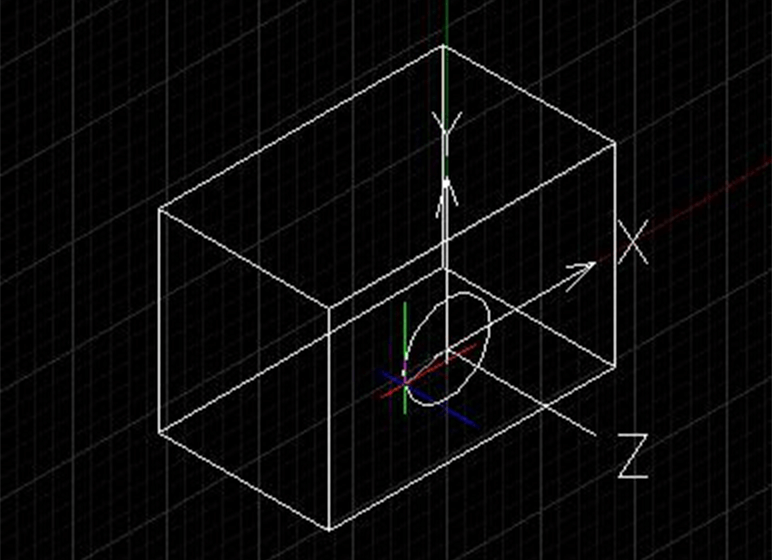

Quando o usuário move o cursor sobre um rosto planar sólido 3D durante o comando, o programa alinhará o plano XY do UCS com o rosto plano automaticamente. Depois que o comando for concluído, o UCS retorna à configuração anterior.

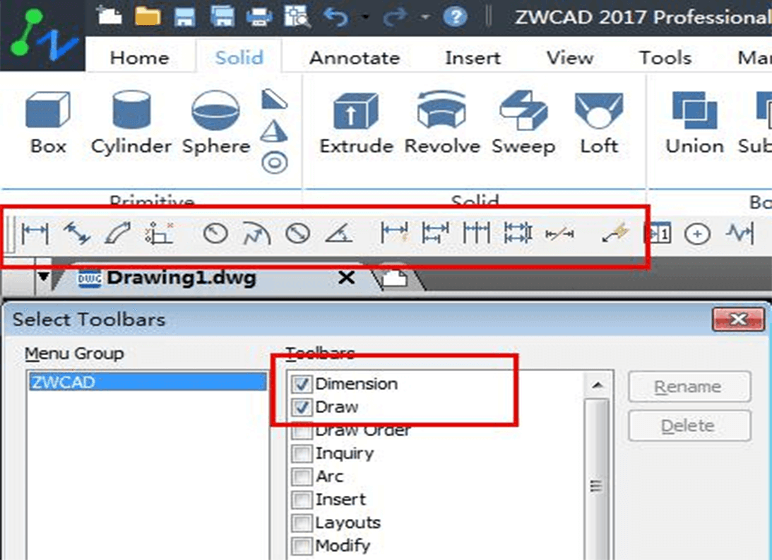

O ZWCAD pode definir barras de ferramentas na interface Ribbon.

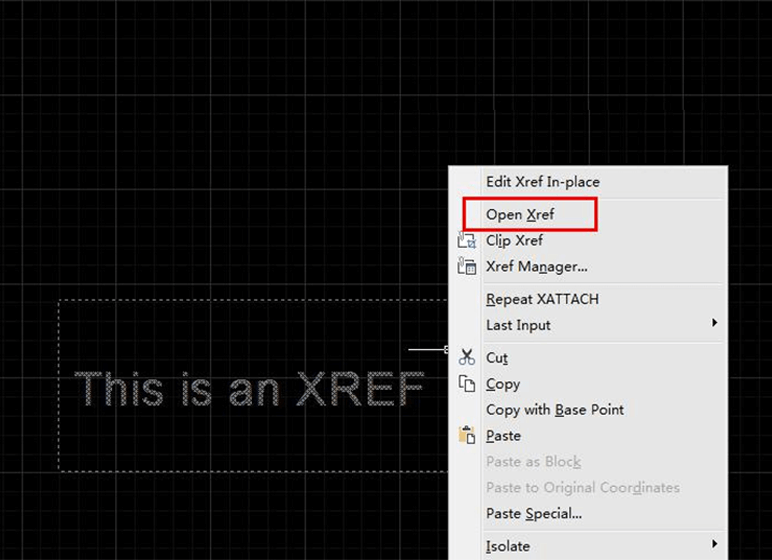

O usuário pode abrir a referência externa selecionada por clicar com o botão direito do mouse no menu de atalho.

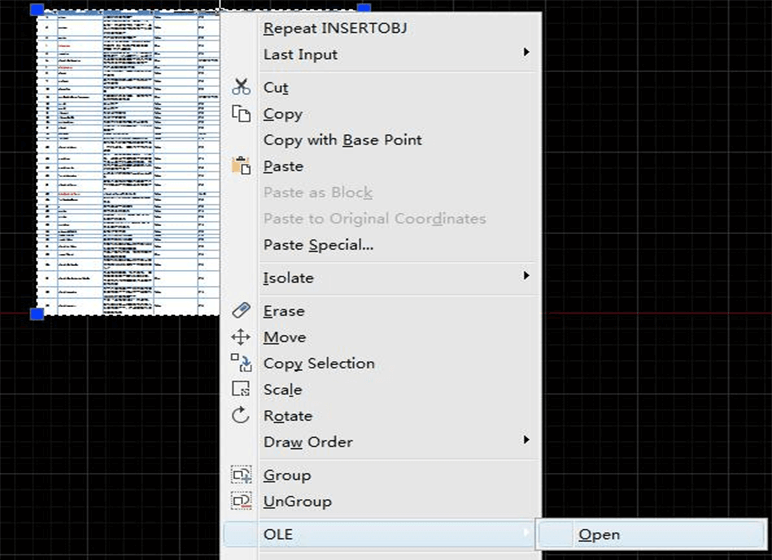

O usuário pode abrir objetos OLE selecionados por clicar com o botão direito do mouse no menu de atalho.

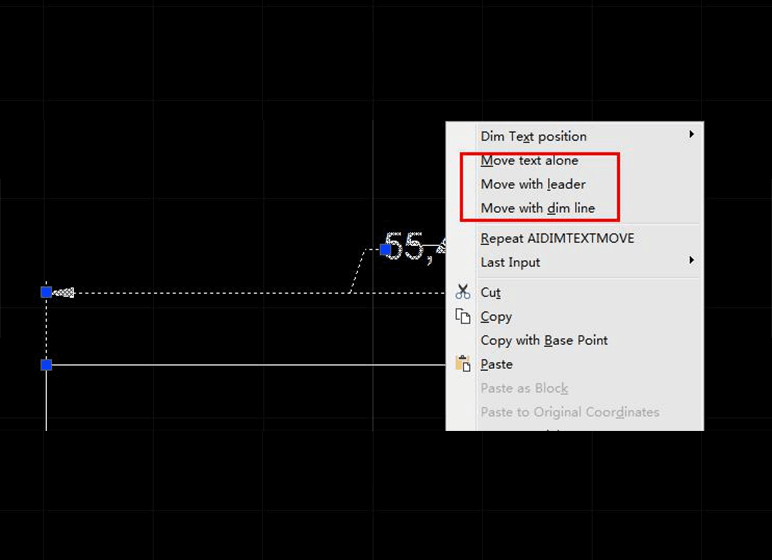

O usuário pode mover o texto de dimensão por clicar com o botão direito do mouse no menu de atalho.

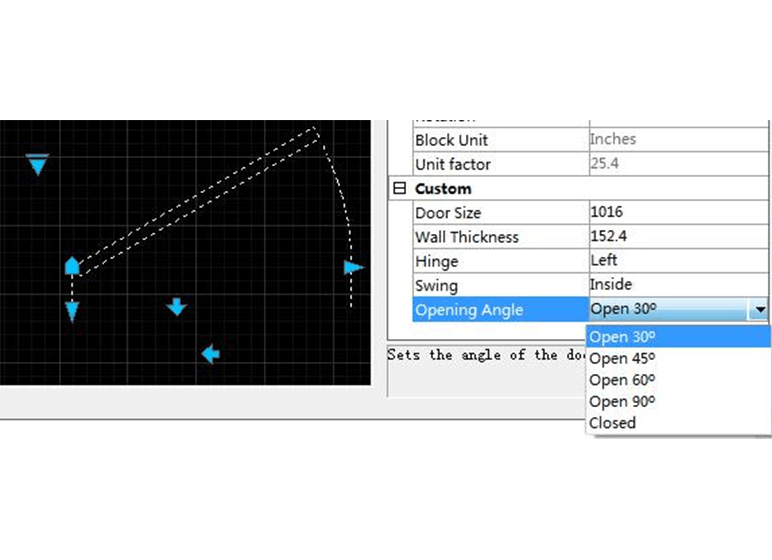

Além de manipular a geometria do bloco dinâmico por grips personalizados, agora o ZWCAD 2017 SP1 também suporta a edição dos parâmetros personalizados no painel Propriedades.

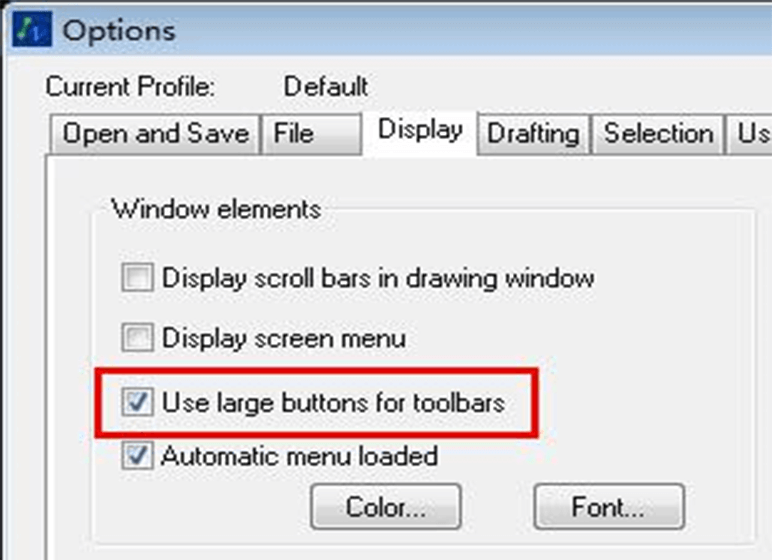

Ele suporta exibir botões em um formato maior em 32 por 32 pixels, proporcionando assim uma melhor compatibilidade para a tela de alta resolução.

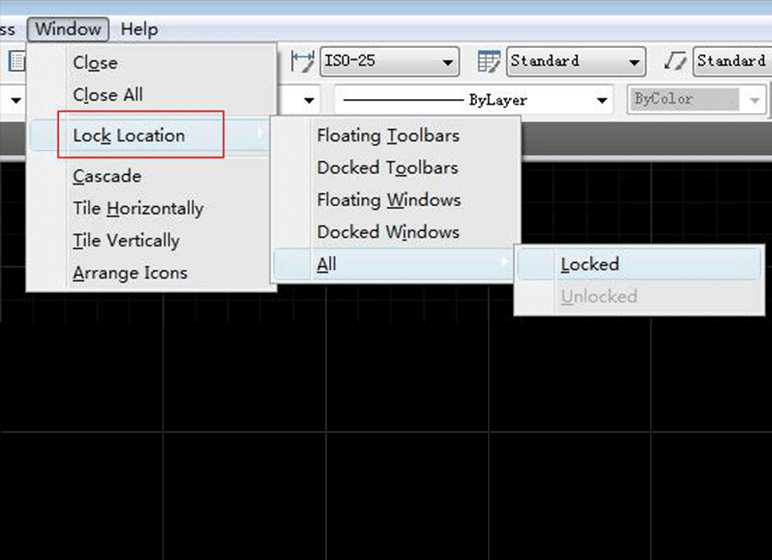

O ZWCAD 2017 SP1 permite ao usuário bloquear a localização e o tamanho das barras de ferramentas e as janelas encaixadas, como paleta de ferramentas e paleta Propriedades.

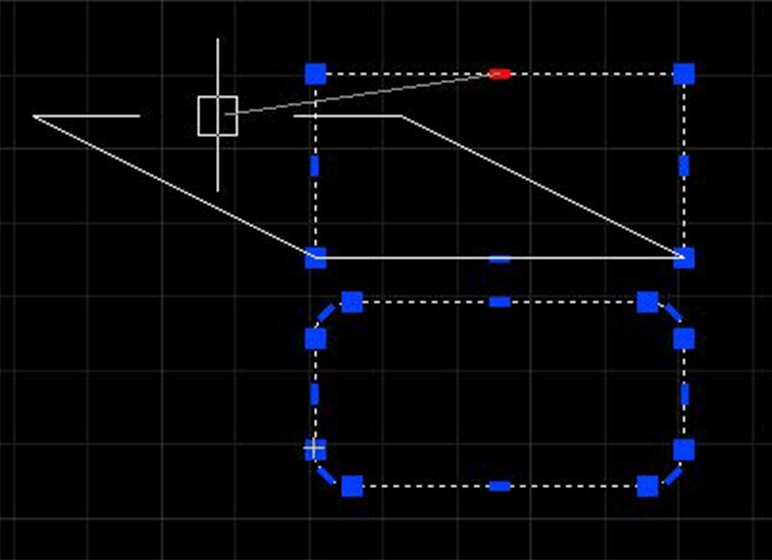

● Ímã: o cursor irá escolher automaticamente o grip nas proximidades no modo de edição, e o
grip será exibido em cores diferentes
● Editar: tecla Espaço/Shift muda o modo de edição
esticar/dimensionar/girar/espelhar/mover
● Edição de Grip Múltiplo
● Melhor edição de grip plineiros

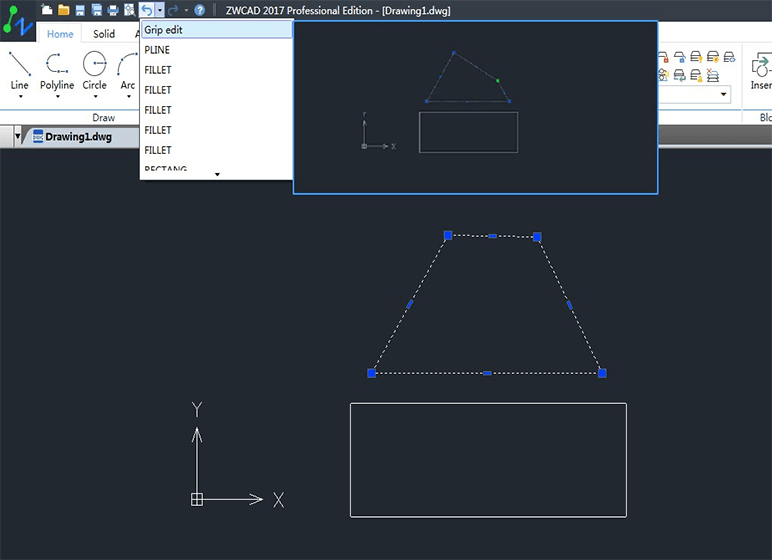

● Comando: desfazer instantâneo
● Lista de operações anteriores, você pode escolher o ponto de desfazer/refazer e visualizar
o resultado

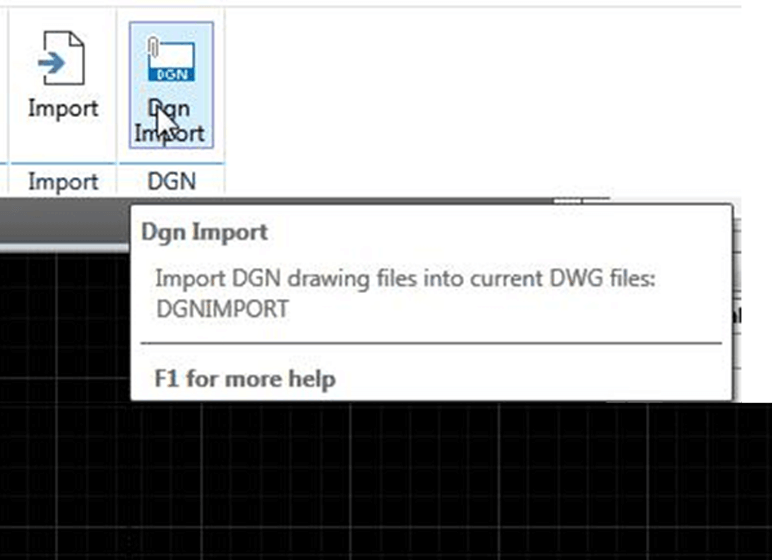

O usuário agora pode importar dados do arquivo DGN para o arquivo DWG com o comando SGNIMPORT. Suporta o formato de arquivo MicroStation DGN V7 e V8 no momento.

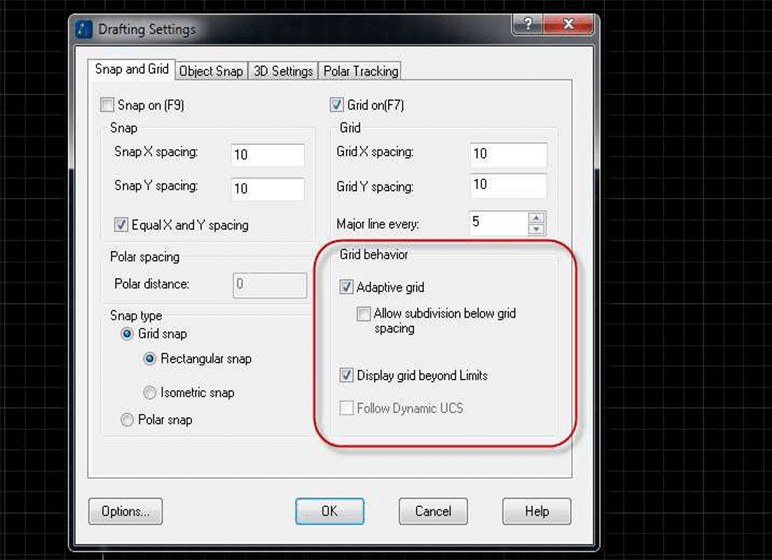

A grade pode modificar de forma adaptativa a densidade da linha da grade quando aproximar ou diminuir o zoom.

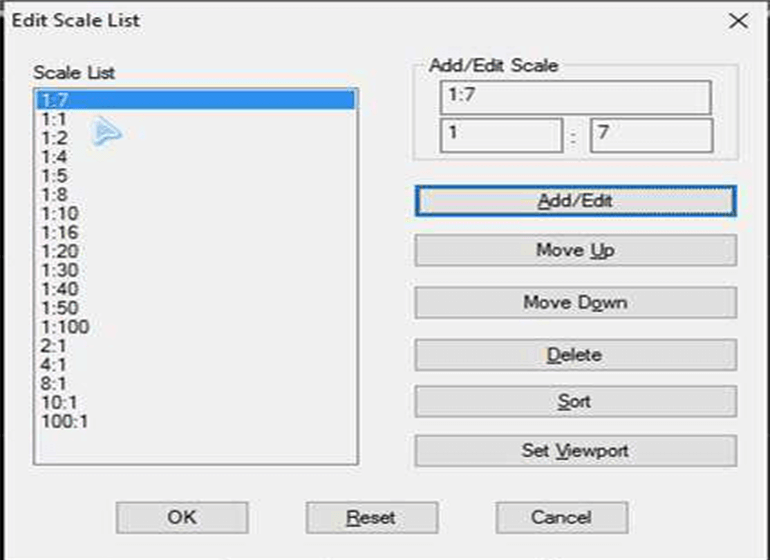

O usuário pode adicionar/editar o valor da escala para a lista de escala ou alterar a posição do valor da escala selecionada e classificar os valores na lista, que podem ser aplicados nas janelas de layout.

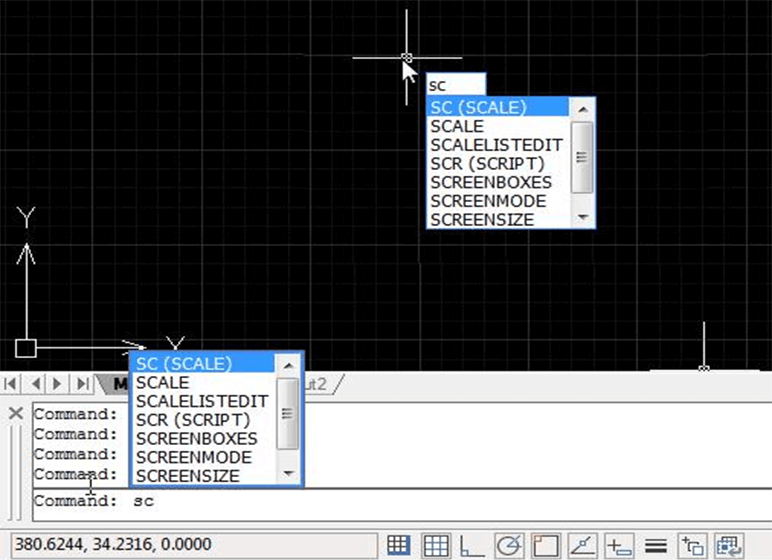

Com recurso de input dinâmico, o usuário pode obter um prompt dinâmico quando você insere os comandos ou variáveis do sistema na linha de comando ou na área de desenho.

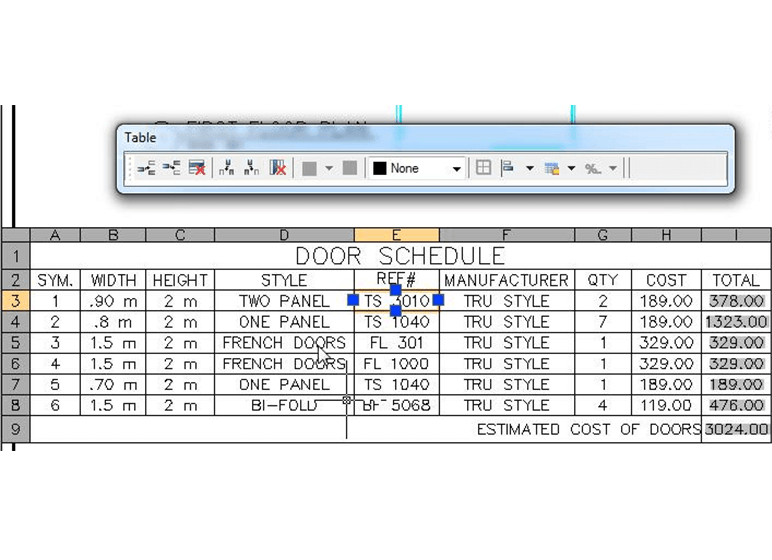

Clique duas vezes na tabela ou ligue para o comando TABLEDIT, o usuário pode editar a tabela no local: insira linha/coluna, apague a célula, misture células, separe as células, bloqueie as células e alinhe as células. O usuário pode ver que temos etiquetas de coluna e linha para a tabela agora.
